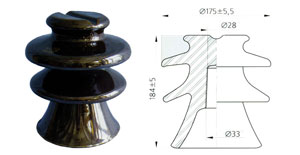

изоляторы ШФ-10Г
изоляторы ШФ-10Г
Изоляторы фарфоровые штыревые ШФ-10 предназначены для изоляции и крепления проводов на ВЛ электропередачи и в РУ электростанций и подстанций переменного тока напряжением до 20 кВ включительно частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50°С. Изоляторы должны соответствовать требованиям ГОСТ 1232.

Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


изоляторы ШФ-20Г
изоляторы ШФ-20Г
Фарфоровый штыревой изолятор ШФ-20Г предназначен для изоляции и крепления неизолированных и изолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 С до -50 С. Изолятор ШФ-20Г - является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки. Изолятор ШФ-20Г монтируется на стандартные металлоконструкции согласно типового проекта 3.407.1-143 "Железобетонные опоры ВЛ 10 кВ" и крюки КВ-22.

Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

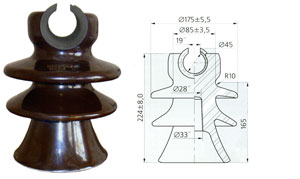

изоляторы ШФ-20Г1
изоляторы ШФ-20Г1
Изолятор ШФ-20Г1 соответствует требованиям ТУ 3493-170-00111120-2000.
Существуют три модификации изолятора по способу его крепления: с полиэтиленовой втулкой, с резьбой из композитного материала, соответствующей требованиям стандарта SFS (Финляндия) и BS - маленькая головка (Великобритания).

В верхней части изолятора ШФ-20Г1 в желоб между двумя уступами установлена пластмассовая втулка, в которую при монтаже укладывают провод. Такая конструкция изолятора шф 20 Г1 позволяет обходиться без монтажных роликов, что сокращает время монтажа и уменьшает его стоимость. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии, и на шейке - при повороте линии. Диаметр шейки изоляторов шф 20 Г1 - 85 мм. Эксплуатируется при температуре окружающего воздуха от -60 до +50оС.
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


изоляторы ТФ-20
изоляторы ТФ-20
Изоляторы предназначены для изоляции и крепления проводов ЛЭП переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей. Изоляторы штыревые низковольтные фарфоровые ТФ-20 предназначены для изоляции и крепления проводов ЛЭП переменного тока напряжением до 1000 В, линий связи и радиотрансляционных сетей.


Условное обозначение:

Т - Телефонный
Ф - Фарфоровый
12, 16, 20 - Диаметр штыря или крюка для крепления изолятора
О1 - Климатическое исполнение и категория размещения
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

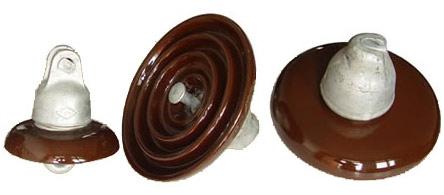

изоляторы ПФ, ПФК, ПФС
изоляторы ПФ, ПФК, ПФС
Изоляторы предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.

Условное обозначение:

П (С) - вид изолятора (с серьгой) (подвесной)
Ф - материал изоляционной детали (фарфор)
Д - для районов с загрязненной атмосферой (двукрылые)
С - конфигурация изоляционной детали (сферическая)
К - конфигурация изоляционной детали (коническая)
70 - минимальная механическая разрушающая нагрузка, кН
А; Д - индекс модернизации изолятора
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

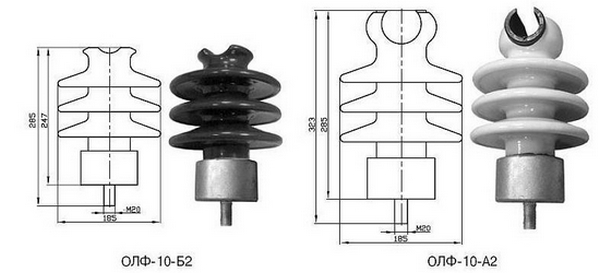

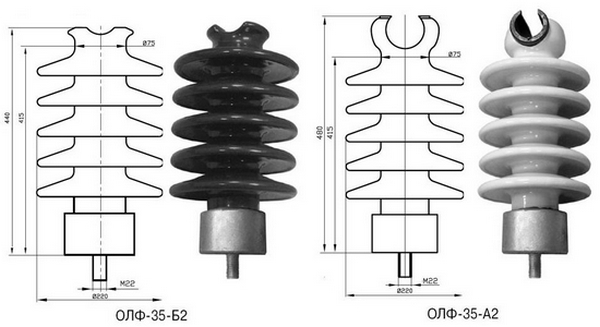

Изоляторы типа ОЛФ
Изоляторы типа ОЛФ
Предназначены для крепления проводов, в том числе защищенных изоляцией типа СИП-3 (САХ) на промежуточных, промежуточно-угловых и иных опорах. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения М20, М22.

Применение данного изолятора по сравнению со штыревыми изоляторами позволяет:
■снизить стоимость траверс;
■снизить затраты на транспортировку траверс;
■снизить трудоемкость монтажа;
■повысить надежность изоляционного узла, исключив из конструкции наиболее слабые элементы (штыри, колпачки и т.д.)
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

Изоляторы типа ОЛФИзоляторы типа ОЛФ

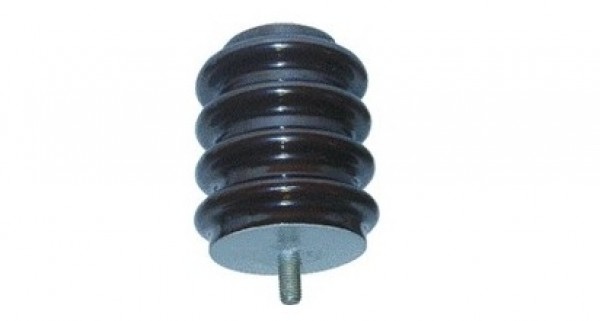

Изоляторы опорные (тип И)
Изоляторы опорные (тип И)
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


Изоляторы опорные (тип ИОР, ИО 30, ОФР 10-750 неарм, СА)
Изоляторы опорные (тип ИОР, ИО 30, ОФР 10-750 неарм, СА)
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


Изоляторы опорные (тип ИО)
Изоляторы опорные (тип ИО)
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


изоляторы типа РФО
изоляторы типа РФО
Изоляторы типов РФО предназначены для электрической изоляции проводов воздушных линий связи и радиотрансляционных сетей. Изоляторы фарфоровые для линий связи и радиотрансляционных сетей не предназначены для работы в среде, содержащей токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих фарфор и глазурь. Окружающая среда не должна быть взрывоопасной.

Условное обозначение:

Р - Радиотрансляционный
Ф - Фарфоровый
О - Ответвительный
12, 16, 20 - Диаметр штыря или крюка для крепления изолятора
О1 - Климатическое исполнение и категория размещения
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

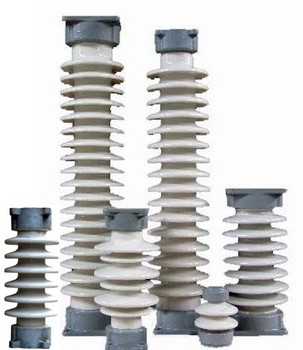

изоляторы фарфоровые опорно-стержневые (тип ИОС)
изоляторы фарфоровые опорно-стержневые (тип ИОС)
Изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.
Страна: Россия
Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18


Изоляторы фарфоровые представляют собой устройства, изготовленные из высокопрочного электротехнического фарфора и предназначенные для изоляции и крепления токоведущих частей электрических аппаратов, электрооборудования и распределительных устройств электрических станций и подстанций переменного и постоянного тока электрифицированных железных дорог. Электротехнический фарфор представляет собой твёрдое вещество белого цвета, которое получается при термической обработке исходных керамических масс. Активное применение фарфора объясняется его особыми свойствами, такими как: твердость и механическая прочность, термостойкость, изменяемость электрических свойств от изолятора до полупроводника, высокая коррозионная стойкость, устойчивость к климатическим воздействиям.

Номенклатура фарфоровых изоляторов включает в себя более 300 видов. Это объясняется широким спектром применения фарфоровых изоляторов в различных отраслях. На линиях 10 кВ наиболее ходовыми являются штыревые фарфоровые изоляторы ШФ10 и ШФ20. В линиях 0,4 кВ с проводами АС изолятор ТФ20 занимает доминирующее положение на рынке. В проектах перспективных линий 10 – 35 кВ большое внимание уделяется опорным фарфоровым изоляторам ОЛФ и штыревым ШФ35. В различных электрических аппаратах и распределительных устройствах широко распространены фарфоровые изоляторы марок И, ИО, ИОР, ИОов, ОФР, С4.По расположению токоведущей части изоляторы бывают опорные, проходные и подвесные, по конструктивному исполнению - тарельчатые, стержневые и штыревые, а по месту установки – стационарные, линейные и аппаратные. Кроме того, выпускают изоляторы низкого (до 660 В включительно) и высокого (выше 660 В) напряжения.
