Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Самые популярные модели разъединителей:
Разъединитель РЛНД-1-10/400 У1
Разъединитель РЛНД-1-10/200 У1
Разъединитель РЛНД-1-10/630 У1
|
|
Структура условного обозначения:
Разъединитель РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНД-10-200 У1, РЛНД-10-400 У1, РЛНД-10-630 У1
Разъединитель РЛНД-2-10-200 У1, РЛНД-2-10-400 У1, РЛНД-2-10-630 У1
Разъединитель РЛНД-1-10Б-200 У1, РЛНД-1-10Б-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНДМ-1-10-200 У1, РЛНДМ-1-10-400 У1, РЛНДМ-1-10-630 У1
РЛНД - разъединитель линейный наружной установки, двухколонковый
М - медные ножи
1, 2 - количество заземляющих ножей
10 - номинальное напряжение, кВ
Б - усиленное исполнение изоляции
200, 400, 630 - номинальный ток, А
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
Условия эксплуатации разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
- Высота над уровнем моря не более 1000 м.
- Температура окружающего воздуха от минус 60 до 40°С.
- Скорость ветра при гололеде не более 15 м/с.
- Скорость ветра при отсутствии гололеда не более 40 м/с.
- Толщина корки льда до 10 мм.
- Требования техники безопасности по ГОСТ 12.2.007.3-75.
- Разъединители соответствуют ТУ 659 РК-000100-33-11-2000. ТУ 659 РК-000100-33-11-2000
Технические характеристики разъединителей.
Основные технические данные разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 приведены в таблице:
Наименование параметра |
Значение параметра для типов разъединителей
|
РЛНД-1-10-200 У1
|
РЛНД-1-10-400 У1
|
РЛНД-1-10-630 У1
|
Номинальное напряжение, кВ
|
10
|
Наибольшее рабочее напряжение, кВ
|
12
|
Номинальный ток, А
|
200
|
400
|
630
|
Ток электродинамической стойкости, кА
|
25
|
25
|
25
|
Ток термической стойкости, кА
|
10
|
10
|
10
|
Время протекания тока термической стойкости, с:
- для главных ножей
- для ножей заземления
|
4
1
|
Установленный ресурс по механической прочности, циклов ВО
|
10 000
|
Длина пути утечки внешней изоляции, см, не менее
|
30
|
Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более
|
200
|
Масса трехполюсного разъединителя, кг:
без заземлителей
с одним заземлителем
с двумя заземлителями
|
30
39
–
|
31
40
–
|
–
39
43
|

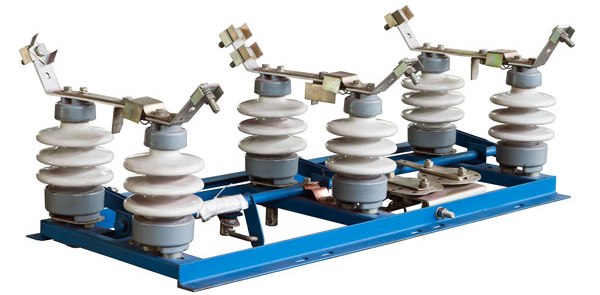

Разъединитель представляет собой двухполюсный или трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок - замка.
Изоляция разъединителя состоит из четырех или шести изоляторов, два или три из которых устанавливаются на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей. Общий вид, габаритные, установочные и присоединительные размеры разъединителей приведены на рис. 1.
Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом и одним заземляющим ножом:
Обозначения: 1 - продольная тяга; 2 - рама; 3 - вал заземления; 4 - рычаг с валом; 5 - регулируемая тяга;
Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом:
|
Обозначения:
1 - изолятор;
2, 6 - контактные выводы;
3 - козырек;
4 - контактный нож;
5, 12 - разъемные контакты;
7 - заземлитель;
8 - рычаг;
9 - труба;
10 - блок-замок;
11 - контакт заземлителя
Примечание. Труба в поставку завода не входит!
|
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт. |
