| # 141 изоляторы для подвески грозотроса типа ЛКГ70, ЛКГ120 Страна: Россия Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18 Полимерные изоляторы типа ЛКГ70, ЛКГ120 предназначены для изолированного поддерживающего и натяжного крепления грозозащитного троса на высоковольтных ЛЭП 110-500 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 до +50°С. | |
Расшифровка условного обозначения полимерного изолятора для грозотроса:
ЛКГ Р-U/Ly-S
-
Л – линейный;
-
К – кремнийорганическая оболочка;
-
Г – для подвески грозотроса;
-
Р – значение механической разрушающей силы при растяжении, кН;
-
U –50%-ное разрядное напряжение изолятора без рогов при грозовом импульсе положительной полярности, кВ;
-
Uс, Uм – средние разрядные напряжения изолятора без рогов в сухом состоянии и под дождем, кВ;
-
Lу – длина пути утечки, мм;
-
S – размер искрового промежутка, мм

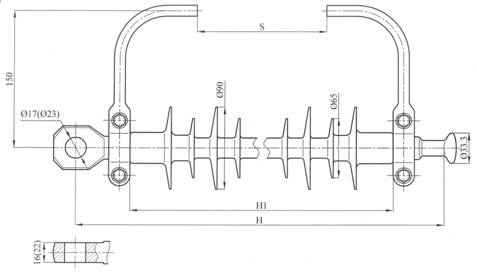

Изоляторы ЛКГ70 и ЛКГ120 представляют собой конструкцию, состоящую из линейного полимерного стержневого изолятора с кремнийорганической защитной оболочкой типа ЛК на 70 и 120 кН и разрядных рогов, обеспечивающих создание шунтирующего изолятор искрового промежутка. Изоляторы ЛКГ предлагается использовать вместо гирлянд стеклянных изоляторов (не менее двух изоляторов в поддерживающем тросовом креплении и не менее четырех в натяжном по п.2.5.122 ПУЭ-7) и комплектов разрядных рогов типа РР, РРВ и РРН. Изоляторы ЛКГ 70 и ЛКГ 120 обладают всеми достоинствами линейных полимерных изоляторов (высокие механические и электрические характеристики и надежность, низкие масса, габариты, стоимость и т.д.); в отличие от гирлянд стеклянных изоляторов могут быть изготовлены с любой изоляционной длиной с дискретностью 50 мм и любым размером искрового промежутка; изоляторы ЛКГ обеспечивают высокую надежность каналов высокочастотной связи за счет на порядок меньшей, чем у гирлянд тарельчатых изоляторов, емкости.
| Тип изолятора |
H , mm |
H1, mm |
U, кВ |
Uc, кВ |
Um, кВ |
Ly, мм |
S*, мм |
Масса, кг |
| ЛКГ 70(120)-180/350-S |
300 |
185 |
180 |
95 |
60 |
350 |
40/100 |
1,8 |
| ЛКГ 70(120)-180/410-S |
300 |
185 |
180 |
95 |
60 |
410 |
40/100 |
1,85 |
| ЛКГ 70(120)-225/550-S |
350 |
235 |
225 |
115 |
70 |
550 |
40/150 |
1,95 |
| ЛКГ 70(120)-250/700-S |
400 |
285 |
250 |
125 |
95 |
700 |
40/180 |
2,05 |
| ЛКГ 70(120)-270/740-S |
425 |
310 |
270 |
130 |
100 |
740 |
40/210 |
2,1 |
| ЛКГ 70(120)-310/930-S |
500 |
385 |
310 |
145 |
120 |
930 |
40/250 |
2,35 |
| ЛКГ 70(120)-310/1000-S |
500 |
385 |
310 |
145 |
120 |
1000 |
40/250 |
2,4 |
| ЛКГ 70(120)-325/1150-S |
550 |
435 |
325 |
160 |
135 |
1150 |
40/280 |
2,5 |
| ЛКГ 70(120)-340/1300-S |
600 |
485 |
340 |
180 |
150 |
1300 |
40/320 |
2,6 |
|
