# 140

изоляторы ОНШП

Страна: Россия

Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

Высоковольтные полимерные изоляторы типа ОНШП разработаны и серийно выпускаются взамен устаревших снятых с производства фарфоровых изоляторов типа ОНШ. Изоляторы соответствуют ГОСТ Р 52082-03. Гарантийный срок эксплуатации - 15 лет. Срок службы изоляторов - 30 лет. Срок хранения по ГОСТ 15150 - 3 года. Изоляторы имеют специальную конструкцию для работы в особозагрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др.

Тип изолятора Строи-тель-
ная высо-та Н, мм		 Длина изоля-ционной части L, мм Длина пути утечки, мм Номина-льное напря-жение, кВ Минима-льная механи-ческая разру-шающая сила на изгиб, кН Мини-мальный разру-шающий крутя-щий момент, кН*м Испыта-тельное напря-жение грозо-вых импуль-сов, кВ Пяти-минутное испыта-тельное напря-жение частоты 50 Гц в сухом состо-янии, кВ Предел прочно-сти при динами-ческом изгибе, Н*м Устано-
вочный
размер,
мм		 Устано-
вочные отвер-
стия, мм		 Масса, не более, кг
верх-ний фла-нец ниж-ний фла-нец верх-ний фла-нец ниж-ний фла-нец
ОНШП-20-10 280 190 720 20 25 3 155 75 2,4 O140 O140 4М12 O15 4,6

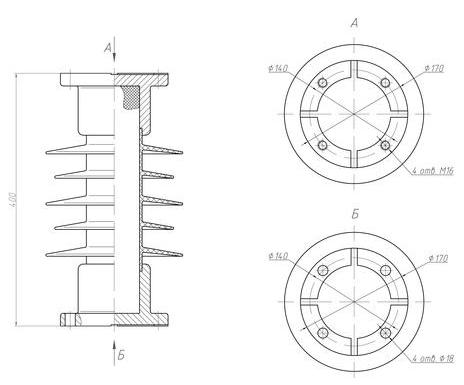

ОНШП-35-20 400 - 900 35 45 3 195 75 2,4 O140 O140 4М16 O18 5,7
