изоляторы ШФ-20Г

Страна: Россия

Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18

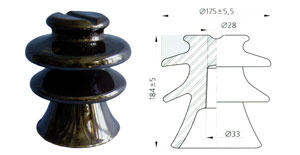

Фарфоровый штыревой изолятор ШФ-20Г предназначен для изоляции и крепления неизолированных и изолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 С до -50 С. Изолятор ШФ-20Г - является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки. Изолятор ШФ-20Г монтируется на стандартные металлоконструкции согласно типового проекта 3.407.1-143 "Железобетонные опоры ВЛ 10 кВ" и крюки КВ-22.

Буква "Г" в маркировке изолятора ШФ-20Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются. Изолятор ШФ 20 Г соответствует требованиям ТУ 3493-170-00111120-2000.
 Существуют три модификации изолятора по способу его крепления: с полиэтиленовой втулкой, с резьбой из композитного материала, соответствующей требованиям стандарта SFS (Финляндия) и BS - маленькая головка (Великобритания).

Фарфоровый штыревой изолятор ШФ-20Г используется на ВЛ напряжением до 20 кВ. Изолятор ШФ-20г устанавливается на стандартном штыре. Провод может быть закреплен в желобе или на шейке изолятора. Длина пути утечки 400 мм. Диаметр шейки 85 мм. Эксплуатируется при температуре окружающего воздуха от -60 до +50 ºС. Изолятор ШФ-20г должен соответствовать требованиям ГОСТ 1232.

До 1990 года данный изолятор имел обозначение ШФ-20В. В связи с проведенной модернизацией и изменением конструкции с 1991 года данный изолятор изменил свое обозначение на ШФ-20Г (буква "Г" в обозначении - это индекс модернизации изолятора). По сравнению с изолятором ШФ-20В, изолятор ШФ-20Г имеет на 15 мм. большую длину пути утечки и улучшенные технические характеристики. Присоединительные размеры изолятора остались без изменений.

Для крепления изолятора используются колпачки серии К: К-6, К-9, КП-22.

Крепление неизолированного провода к шейке изолятора ШФ-20Г осуществляется с помощью проволочной вязки ВШ-1 и спиральной вязки серии ПВС. Для крепления изолированного провода СИП-3 используются спиральные вязки серии ВС или CO.

В зависимости от завода-изготовителя, изолятор также имеет обозначение ШФ-20-1Г или ШФ-20ГО.
